一、概述
　　LZZ(D)W系列微小型金屬管浮子流量計，可測量液體、氣體或蒸汽，該儀表采用變面積式測量原理，測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用范圍廣的特點。連接方式有水平連接或垂直連接，亦可選配入口壓力變化或出口壓力變化的壓力調節器（恒流閥），廣泛應用于石油、化工、化纖、鋼鐵、食品、輕工、制藥等行業的微小流量測量和過程控制。
　　LZZW系列為現場指示型儀表，可選裝一個或二個本安防爆型報警開關（需配備關聯設備）；LZDW系列為電遠傳型儀表，輸出4～20mA電流信號（兼容HART通訊協議），同時采用LED光柱現場指示流量。


二、型號命名

LZ		W—
	Z	就地指示型
	D	電遠傳型（4~20mA輸出）
			F10	垂直連接（下進上出）				結構形式（介質流向）
			F12	水平連接（側進側出）
				RR1	304			接液材質
				RL	316L
					K1	帶一上限報警點		附加功能
					K2	帶一下限報警點
					K12	帶一上限和一下限報警點
						T	帶調節閥
							無
LZ□W—　　□/　　□/　　□

三、主要技術參數
1、測量范圍：水（20℃）0.3～100L/h
空氣（20℃101325Pa）5～3400L/h
2、量程比：10∶1
3、準確度等級：LZZW系列4.0級，LZDW系列2.5級
4、最大工作壓力：2.5MPa或6.3MPa，最大13MPa
5、介質溫度：LZZW系列：—25～＋150℃，高溫型300℃
LZDW系列：—25～＋80℃
6、環境溫度：—25～＋65℃
7、連接方式：1/4″NPT內螺紋，可選Φ6（Φ8）卡套連接或按用戶要求
8、限位報警：1～2個報警開關（可選，防爆等級ExiaIICT3—T6）
9、電遠傳：電源電壓：24(1±10%)VDC
輸出信號：(4～20)mADC，二線制(兼容HART通訊協議)
負載電阻：≤500Ω(24VDC)
10、防護等級：IP65
四、測量范圍

錐管編號	水 （20℃L/h）	空氣 （20℃101325PaL/h）	最大壓力損失 （kPa）
K01	—	5～50	1.2
K02	0.3～3	10～100	1.4
K03	0.5～5	15～150	1.5
K04	1～10	40～400	1.8
K05	2.5～25	80～800	3.5
K06	4～40	125～1250	6.5
K07	6～60	200～2000	13.0
K08	8～80	250～2500	23.5
K09	10～100	340～3400	40.0

注：用于測量液體時，應保證工作壓力不低于2倍最大壓損；用于測量氣體時，應保證工作壓力不低于5倍最大壓損，以使流量計穩定工作。

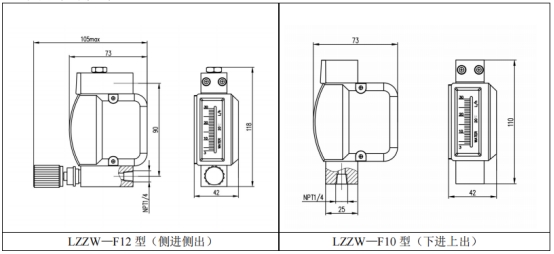

五、外形及安裝尺寸


六、主要零部件材質

零部件	標準	特殊
基座	304	316L或按用戶要求
錐管浮子	304	316L或按用戶要求
指示器外殼	LZZW系列：鑄鋁LZDW系列：塑料
